螺栓大小及对应扳手

文章出处:未知 人气:发表时间:2019-03-03

外六角所用的开口扳手以六角螺母对应比较准确,因为存在六角头螺栓和小六角头螺栓。常用的开口扳手规格为7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3,其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。攻丝前螺纹底孔直径的计算方法;对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。对于M6以下的螺纹孔,不分材料性质,统一按基本尺寸-螺距

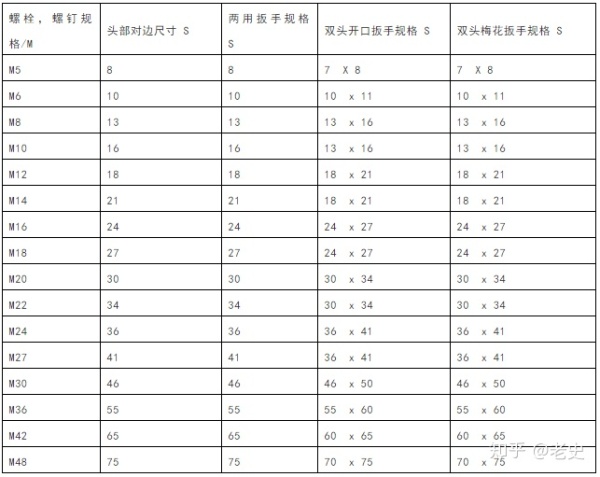

公制外六角螺栓和套筒(梅花)扳手对边尺寸对照表:



螺栓尺寸对应扳手或套筒对边尺寸

M3 5.5MM

M4 7MM

M5 8MM

M6 10MM

M8 13MM(14MM)

M10 16MM(17MM)

M12 18MM(19MM)

M14 21MM(22MM)

M16 24MM

M18 27MM

M20 30MM

M22 34MM

括号中的尺寸为GB旧标



公制内六角螺栓与内六角扳手尺寸对照表

内六角螺栓对应内六角扳手

(Allenkey)

尺寸

M3 2.5



M4 3

M5 4

M6 5

M8 6

M10 8

M12 10

M14 12

M16 14

M18 14

M20 17

M22 17



攻螺纹底孔的计算

脆性材料(铸铁、青铜等):钻孔直径d0=d(螺纹外径)-1.1p(螺距)

塑性材料(钢、紫铜等):钻孔直径d0=d(螺纹外径)-p(螺距)



内六角扳手的型号比螺丝的型号下多少?

比如:

6#内六角扳手用来拧M8的内六角螺丝

4# ,M5

5#, M6

6#, M8

8#, M10

10#, M12

12#, M14,M16

14#, M16,M20

17#, M20

19#, M24

22#, M30

27#, M36

一般是螺栓的直径乘以1.5倍就是呆口、梅花的尺寸。内六角扳手一般是螺栓的直径减去2。所有的扳手,包括开口扳手、内六角扳手、梅花扳手、套筒扳手等,其尺寸都是指螺栓头部对边的宽度尺寸,而螺栓的规格是指螺纹的公称直径。例如,M10的外六角螺栓,其对边宽度为16mm(参见国标GB/5780-86,设计手册上都有),就选用16的开口扳手或梅花扳手。又如GB/70-85内六角螺栓,M10的内六角螺栓的对边尺寸为8mm,则选用8mm的内六角扳手。



随着经济的发展,我国很多企业进口了大量的通用机械(如:水泵、阀门等)和设备,而这些设备的制造多采用英制标准,给企业日常维护时工器具的配备和选用带来了一定的麻烦,尤其是螺栓所对应的扳手。在此,笔者整理提供了一份扳手计算的资料供大家参考。

1、计算标准螺栓螺母尺寸(扳手尺寸)的经验公式(采用分数形式):

标准螺栓螺母尺寸(扳手尺寸)=(螺栓螺纹尺寸分子×3)&pide;(螺栓螺纹尺寸分子×2)

例如:1/2英寸螺纹的标准螺栓对应的扳手尺寸=(1×3)&pide;(2×2)英寸=3/4英寸



2、计算加重螺栓螺母尺寸(扳手尺寸)的经验公式(采用分数形式):

加重螺栓螺母尺寸(扳手尺寸)=标准螺栓螺母尺寸 1/8

例如:1/2英寸螺纹的加重螺栓对应的扳手尺寸=(1×3)&pide;(2×2)英寸 1/8=7/8英寸

以下给出了少部分螺栓对应扳手的列表,敬请使用。



螺栓螺纹

尺寸标准螺栓螺母尺寸

(扳手尺寸)加重螺栓螺母尺寸

(扳手尺寸)内六角螺栓螺纹

尺寸内六角扳手尺寸:

1/47/16-1/43/165/161/2-5/161/43/89/16-3/85/167/165/8-7/163/81/23/47/81/23/89/167/815/81/25/815/161-1/163/45/83/41-1/81-1/47/83/47/81-5/161-7/1613/411-1/21-5/81-1/87/81-1/81-11/161-13/161-1/47/81-1/41-7/821-3/811-3/82-1/162-3/161-1/211-1/22-1/42-3/81-3/41-1/41-5/82-7/162-9/1621-1/21-3/42-5/82-7/8

注:1、螺栓尺寸为螺杆直径的英制尺寸;2、内六角螺栓尺寸为螺杆直径的英制尺寸;3、单位:英寸。



方头、螺栓的扳手尺寸



另提供提供了一份扳手计算的资料供大家参考:

1、计算标准螺栓螺母尺寸(扳手尺寸)的经验公式(采用分数形式):

标准螺栓螺母尺寸(扳手尺寸)=(螺栓螺纹尺寸分子×3)&pide;(螺栓螺纹尺寸分子×2)

例如:1/2英寸螺纹的标准螺栓对应的扳手尺寸=(1×3)&pide;(2×2)英寸=3/4英寸

2、计算加重螺栓螺母尺寸(扳手尺寸)的经验公式(采用分数形式):

加重螺栓螺母尺寸(扳手尺寸)=标准螺栓螺母尺寸 1/8 。



例如:1/2英寸螺纹的加重螺栓对应的扳手尺寸=(1×3)&pide;(2×2)英寸 1/8=7/8英寸。
