盾构机拆机流程:液压扳手

文章出处:未知 人气:发表时间:2018-12-22

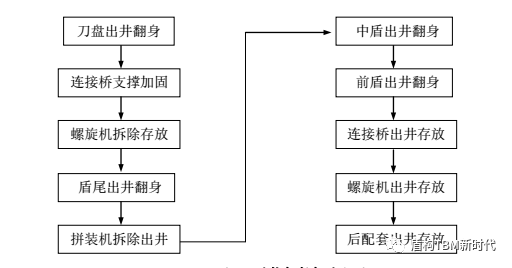

一,盾构机拆机流程图



二,盾构机拆机过程

盾构机的拆卸与盾构机的下井组装正好是相反的过程,待盾构机主机完全支撑在接收支架上之后,就可以对盾构机进行分解了,其分解步骤如下:



1、拆卸刀盘

拆除刀盘连接法兰上的螺栓,回转接头上的管路,此时可把刀盘整体吊出地面。

2、拆除主机和后配套之间的管线

拆除各部件连接的管线,并用编号进行标记,同时进行密封包装,防止二次污染。

3、连接桥支撑加固

4、拆卸皮带机

将后配套拖车上的皮带机取下并放入隧道内。

5、拆卸螺旋输送机

拆卸前先用吊具对螺旋输送机进行固定,然后拆卸螺旋机,并将其平移到隧道内。

6、拆卸盾尾

先按照图纸将盾尾吊耳焊接在盾尾壳体外部,并用吊具固定,然后拆除和中盾连接的铰接油缸,平移盾尾,并吊出地面。

7、拆卸管片拼装机

首先用吊具将管片拼装机固定好,然后用液压扳手拆除拼装机和中盾连接的螺栓吊出出井。

8、拆卸中盾



9、拆卸前盾

10、拆卸连接桥吊出并存放

11、吊出螺旋输送机并存放

12、拆卸后配套各节拖车吊出并存放

13、拆卸并吊出其它各部件

14、至此拆卸过程完成



三,盾构机拆除注意事项

1、盾尾吊出时,开口应用工字钢连接,防止吊出时变形;

2、各管线拆出时,接口必须同步编号并标识;

3、液压油排放时,由专门人员看护,并注意及时密封,防止二次污染;

4、所有拆除的螺栓等易丢失小构件,必须按型号和类型分类摆放,并统一入库;

5、拆除的零部件需要清理及需要进行其他存放前处理的,当以正确的方法保养后入库;

6、拖车在起吊前,底部开口必须用型钢或钢管连接,防止吊出时发生变形;

7、拖车上固定不牢,易脱落且不能有效固定在拖车上的部件,应拆除后单独吊出接收井。
