液压扳手是一种用来拧紧和旋松高强度螺栓及螺母的液压工具，用于钢结构桥梁、厂房建筑、化工、发电设备等行业，对螺栓紧固件的扭矩或轴向力有较严格要求的场合。BOLTING液压扳手这里为大家对液压扳手原理等做个简单介绍供大家参考。





液压扳手原理：

液压力矩扳手，简称液压扳手，它是以液压为动力，提供大扭矩输出，用于螺栓的安装及拆卸的专业螺栓上紧工具，经常用来上紧和拆松大于一英寸的螺栓。液压扳手是由本体、液压扳手泵、双联高压油管、高强度套筒组成。液压泵启动后通过马达产生压力，将内部的液压油通过油管介质传送到液压扭矩扳手，然后推动液压扭矩扳手的活塞杆，由活塞杆带动扳手前部的棘轮使棘轮能带动驱动轴来完成螺栓的预紧拆松工作。

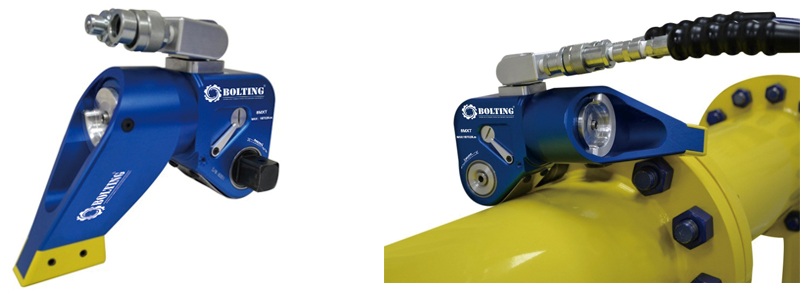

液压扳手原理图

液压扳手的本体主要由三部分组成，本体（也叫壳体），油缸和传动部件。油缸输出力，油缸活塞杆与传动部分组成运动副，油缸中心到传动部件中心距离是液压扳手放大力臂，油缸出力乘以力臂，就是液压扳手理论输出扭矩。

液压扳手泵是液压扳手的动力单元。液压扳手泵属于高压泵，最高工作压力一般为70MPa，常见的有电动液压泵和气动液压泵。它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。

液压扳手最大输出扭矩可达110000Nm，液压扳手的普及，不仅提高了工作效率，减轻了劳动强度，而且极大的提高安装质量，也有利于现场安全管理。早期的液压扳手因为受到材料限制，往往采用钢材，导致液压扳手体积大，重量重，给操作人员带来极大不便。随着材料不断发展，现在以BOLTING为代表的企业均采用高强度铝钛合金，使得液压扳手体积变小了，重量也轻，操作起来也更加轻巧，同时强度也得到了大大提升。
