石油行业中法兰扩张器的应用

文章出处:未知 人气:发表时间:2020-06-12

在石油天然气生产工艺流程中,法兰应用广泛且安全、可靠,但安装困难,需多人配合完成,主要问题如下。

(1)费工费时,劳动强度大,工作效率低;

(2)容易造成人身伤害事故,安全系数低 ;

(3)法兰之间的安装间隙难以掌控,导致更换后的密封垫变形或错位,作业质量低 。为此研制新法兰扩张器, 有效地解决了以上问题 。



一、工作原理

法兰扩张器的工作原理是通过丝杆挤压楔形块,使法兰间的间隙被撑开,可调楔形块进入法兰间隙的深浅决定

法兰撑开程度。依据法兰类型,设计了两种不同锥度的楔形块以供选用。



二、 结构及使用方法

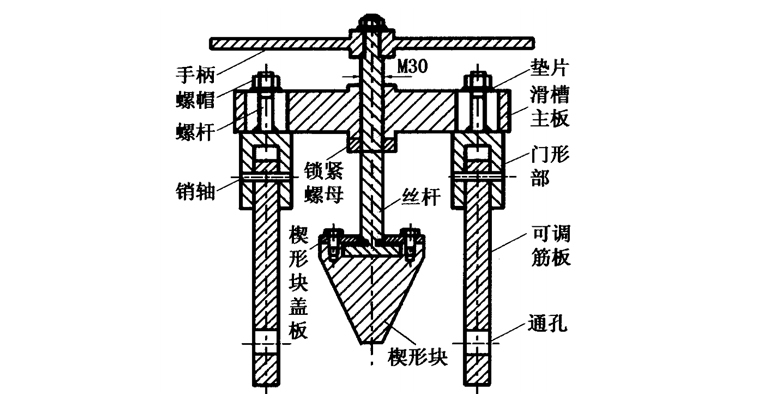

法兰扩张器的结构如图1所示 。





使用时,首先将需要拆除的法兰螺栓卸掉,再把两侧扩张器分别置于法兰的上下或左右,从两法兰对称位置分

别将两个扩张器 的两外可调筋板通孔与两法兰两相邻螺孔对正,并插上固定销,转动手柄使楔形块进入法兰间隙之间,并使之被撑开,直到使密封垫能取出为止。此时,上紧锁紧螺帽。然后清理法兰密封面,将同规格密 封换上。之后将锁紧螺帽松开并缓慢逆时针旋转两扩张器手柄直到楔形块完全退出,为确保法兰密封垫不错位,分别取下固定销及法兰扩张器,依次连接并对称紧固连接螺栓。
