螺栓材质及机械性能等级

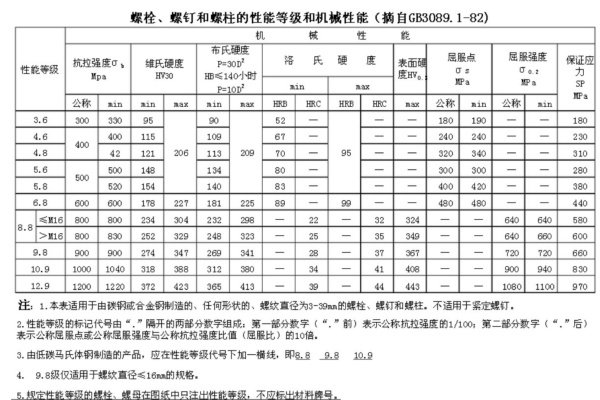

　　钢结构连接用螺栓性能等级分 3.6、4.6、4.8、5.6 、6.8、8.8、9.8、10.9 、12.9 等 10 余个等级，其中 8.8 级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如： 性能等级 4.6 级的螺栓，其含义是：

　　1、螺栓材质公称抗拉强度达 400MPa 级；

　　2、螺栓材质的屈强比值为 0.6 ；

　　3、螺栓材质的公称屈服强度达 400×0.6=240MPa 级

性能等级 10.9 级高强度螺栓，其材料经过热处理后，能达到：


　　1、螺栓材质公称抗拉强度达 1000MPa 级；

　　2、螺栓材质的屈强比值为 0.9 ；

　　3、螺栓材质的公称屈服强度达 1000×0.9=900MPa 级

　　螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

　　强度等级所谓 8.8 级和 10.9 级是指螺栓的抗剪切应力等级为 8.8GPa 和 10.9GPa

　　8.8 公称抗拉强度 800N/MM2 公称屈服强度 640N/MM2

　　一般的螺栓是用 "X.Y" 表示强度的， X*100= 此螺栓的抗拉强度， X*100*（Y/10 ）=此螺栓的屈服强度 （因为按标识规定： 屈服强度 /抗拉强度 =Y/10 ） 如：4.8 级 则此螺栓的抗拉强度为： 400MPa ；屈服强度为： 400*8/10=320MPa 。
